Khung 6U 19″ thay thế cho hệ thống FH98 và thiết bị điều độ đã ngừng sản xuất
Chế tạo theo đúng kích thước, chiều sâu và vị trí khoan của thiết bị đang vận hành — dùng cho hệ thống FH98 và các hệ thống điều độ, truyền dẫn cùng thế hệ. Chiều sâu 175 / 235 / 295 / 355 / 415 / 475 mm, nhận đơn mẫu 1 chiếc, báo giá trong 2 ngày làm việc.
6U · 19″ (482 mm) replacement subrack frames for FH98-type dispatch systems and other legacy transmission equipment. Six standard depths, built to your existing hole pattern.
Gửi ảnh qua email WhatsApp +86 132 6227 6239
Gửi ảnh mặt trước, mặt sau và một kích thước làm mốc là đủ để báo giá — không cần bản vẽ hoàn chỉnh.
Bản vẽ kích thướcDimension drawing — what a 6U / 19″ frame looks like
Thông số kích thướcDimensions — height 6U, width 19″ (482 mm), six standard depths
| Chiều cao | Chiều rộng | Chiều sâu (chọn 1) | Vật liệu | Xử lý bề mặt |
|---|---|---|---|---|
| 6U · 266,7 mm | 19″ · 482,6 mm | 175 / 235 / 295 / 355 / 415 / 475 mm | Nhôm định hình + thép tấm AL5052 / thép mạ AlZn | Anode hoá · sơn tĩnh điện · mạ kẽm |
Ray dẫn hướng, tay kéo, mặt bích, tấm chắn và vít liên kết đi kèm theo cấu hình. Chiều sâu và vị trí khoan có thể chỉnh theo thiết bị gốc — không phát sinh phí làm khuôn với profin tiêu chuẩn.
Quy trình 4 bướcFrom a photo to a delivered batch
Ảnh mặt trước, mặt sau và một kích thước bất kỳ làm mốc. Có bản vẽ DXF/PDF thì càng tốt.
Xác nhận chiều sâu, vị trí khoan và số lượng. Báo giá trong 2 ngày làm việc.
1 chiếc mẫu để lắp thử, 10–15 ngày. Đạt rồi mới đặt lô.
Sản xuất lô, kiểm tra trước khi giao. Hai nhà máy: Côn Sơn và Hợp Phì.
Cần chụp những gì để báo giáFour photos are enough to quote — no drawing needed
Chụp thẳng chính diện: thấy khung ngoài, tay kéo và vị trí vít bắt.
Thấy bo mạch / backplane và đầu nối — để xác định khung có kèm mặt sau hay không.
Đặt thước dọc theo chiều sâu, chụp cùng khung để đọc được số đo.
Dùng thước kẹp đo khoảng cách hai tâm khe card, hoặc bề rộng một khe.
Gửi 4 ảnh này kèm số lượng dự kiến là đủ để chúng tôi báo giá trong 2 ngày làm việc. Có bản vẽ DXF/PDF thì gửi thêm — chúng tôi sẽ đối chiếu trước khi sản xuất.
Khung thay thế cho hệ thống FH98FH98 replacement subrack frames — 6U, 19″, six depths
FH98 là hệ thống điều độ và truyền dẫn sản xuất tại Trung Quốc từ cuối những năm 1990, được lắp đặt tại nhiều tuyến đường sắt và mạng viễn thông, trong đó có các tuyến tại Việt Nam. Sau 10–15 năm khai thác, hãng gốc thường đã ngừng cung cấp khung 6U, ray dẫn hướng và các chi tiết cơ khí thay thế, trong khi đơn đặt mới rất chậm và giá cao.

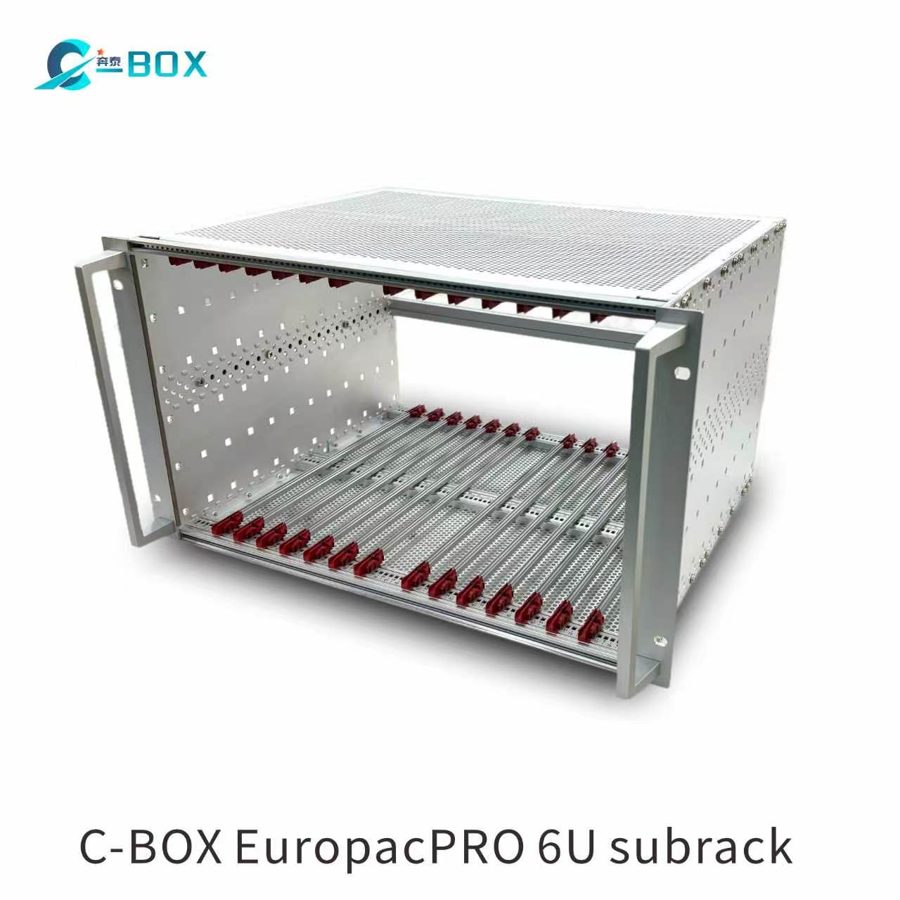

C-BOX chế tạo khung 6U / 19″ thay thế dùng cho hệ thống FH98 theo đúng chiều sâu và vị trí khoan của thiết bị đang chạy: khung ngoài, ray dẫn hướng, mặt bích, tay kéo và tấm chắn. Sáu chiều sâu tiêu chuẩn 175 / 235 / 295 / 355 / 415 / 475 mm; chiều sâu khác làm theo yêu cầu.
Gia công theo kích thước ngoài và lỗ bắt vít của khung cũ, lắp lại không cần sửa tủ.
Ray dẫn hướng theo bước card của thiết bị gốc, hoặc theo khoảng cách Quý Công ty đo được.
Không sản xuất bo mạch, không can thiệp phần mềm hay firmware của thiết bị.
FH98 là tên sản phẩm của hãng khác. C-BOX không phải nhà sản xuất, không phải đại lý và không có liên kết với hãng đó; tên được nêu chỉ để mô tả khả năng tương thích kỹ thuật của khung thay thế. Chúng tôi không cung cấp thiết bị nguyên bản, không cung cấp bo mạch và không kinh doanh phụ tùng chính hãng.
What this replaces — for English-speaking buyersSame page, same specification
We manufacture 6U / 19″ (482.6 mm) replacement subrack frames for FH98-type dispatch systems and other legacy transmission equipment whose original supplier has discontinued the mechanical parts. Depths 175, 235, 295, 355, 415 and 475 mm, or to your requirement.
Frames are built to the existing outside dimensions and hole pattern, so the unit drops back into the same cabinet without modification. We supply the mechanical parts only — frame, guide rails, flanges, handles, covers and blanking panels — not backplanes, plug-in cards or firmware.
FH98 is a product name of another manufacturer. C-BOX is not affiliated with, authorised by or acting as an agent for that manufacturer; the name is used only to describe technical compatibility of our replacement frame. We do not supply original equipment, original boards or genuine spare parts.
Vì sao chọn C-BOXWhy buyers come to us for discontinued frames
Côn Sơn (Giang Tô) và Hợp Phì (An Huy) — năng lực dự phòng khi một nhà máy quá tải.
Anode hoá, sơn tĩnh điện, mạ vàng / mạ bạc — kiểm soát được tiến độ, không phải chờ gia công ngoài.
Mẫu 1 chiếc trước khi đặt lô. Profin tiêu chuẩn không tính phí làm khuôn.
Câu hỏi thường gặpFAQ
Có làm khung thay thế cho hệ thống FH98 không?
Có. Chúng tôi chế tạo khung 6U / 19″ dùng cho hệ thống FH98 và các hệ thống điều độ cùng thế hệ, theo đúng chiều sâu và vị trí khoan của thiết bị đang chạy. Chỉ phần cơ khí: khung, ray dẫn hướng, mặt bích, tay kéo, tấm chắn.
Đây có phải hàng chính hãng FH98 không?
Không. Đây là khung thay thế do C-BOX sản xuất, không phải thiết bị nguyên bản và không phải phụ tùng chính hãng. C-BOX không có liên kết với hãng sản xuất FH98; tên FH98 được nêu chỉ để mô tả khả năng tương thích kỹ thuật.
Có thể làm đúng kích thước thiết bị cũ không?
Được. Chúng tôi làm theo kích thước ngoài, chiều sâu và vị trí khoan của thiết bị đang chạy. Cần ảnh mặt trước, mặt sau và một kích thước làm mốc, hoặc bản vẽ.
Số lượng tối thiểu là bao nhiêu?
Mẫu 1 chiếc. Đơn lô theo số lượng thực tế của Quý Công ty; không yêu cầu số lượng tối thiểu cao với profin tiêu chuẩn.
Thời gian giao hàng?
Mẫu 10–15 ngày làm việc. Lô hàng xác nhận theo số lượng và phương án vận chuyển sau khi có bản vẽ.
Có làm cả bàn thao tác / vỏ tủ đi kèm không?

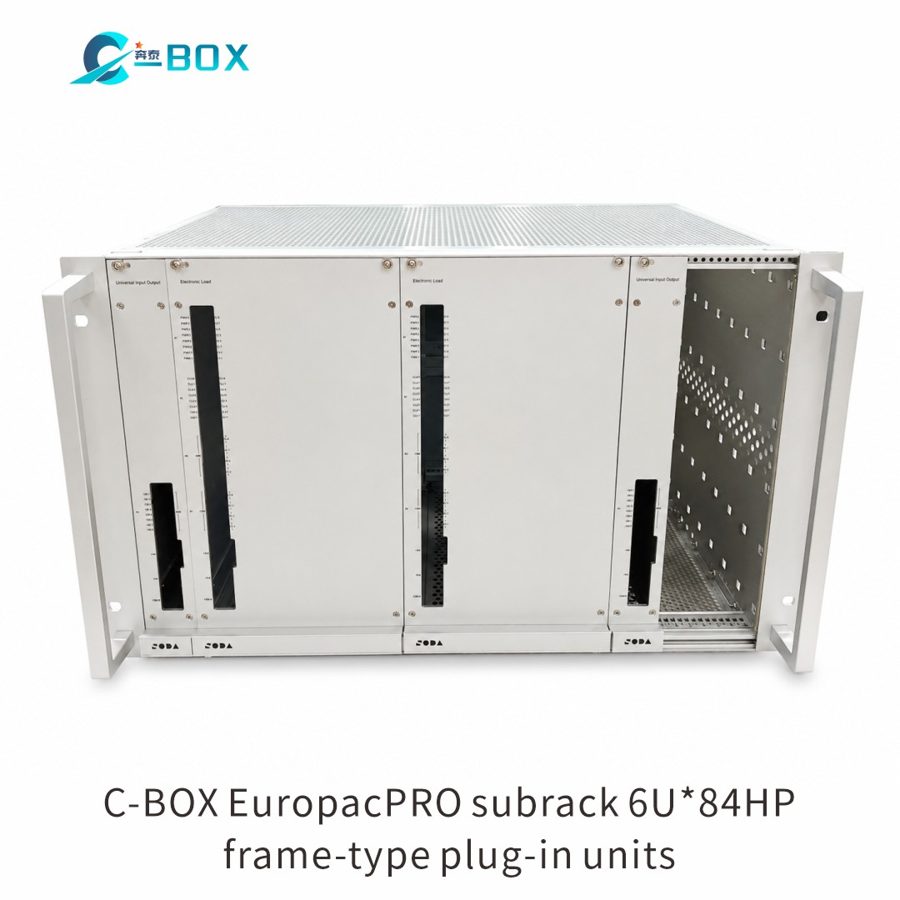

Có. Cùng hệ profin có thể làm vỏ tủ 19″, bàn thao tác, ngăn kéo thiết bị và các chi tiết kim loại tấm theo yêu cầu.
Có bản vẽ CAD để đối chiếu không?
Có. Sau khi xác nhận cấu hình, chúng tôi gửi bản vẽ 2D và mô hình 3D để Quý Công ty kiểm tra trước khi sản xuất.
